Celý popis

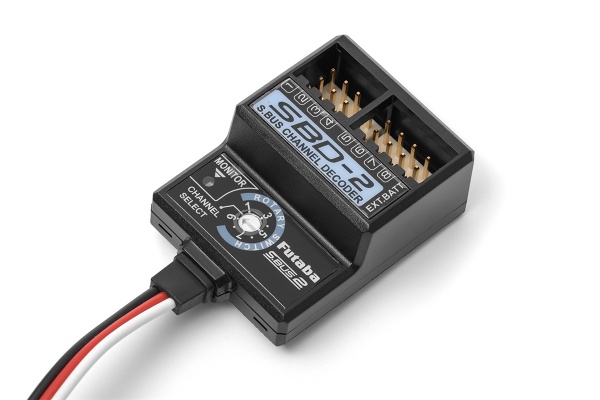

Osmikanálový dekodér S-BUS/S.BUS2 umožňující připojení až osmi klasických serv k sériové sběrnici S-BUS nebo S.BUS2, vhodný pro analogová i digitální serva s napájením 4,8-7,4 V (4-6čl. NiMH, 2S LiPo, LiFe). Dekodér a serva mohou být napájena z přijímače nebo ze zvláštního akumulátoru zapojeného do dekodéru. Činnost dekodéru je signalizována LED diodou.

Přiřazení výstupních kanálů SBD-2 je možno měnit přepínačem na dekodéru v 9 možných kombinacích, takže připojená klasická serva budou reagovat na řídící signál daného kanálu.

Používání dekodéru: Vstup SBD-2 se zapojí do S.BUS nebo S.BUS2 portu přijímače (nebo do rozbočovače zapojeného do S.BUS/S.BUS2 portu) a na výstupy se připojí klasická serva (analogová i digitální). Připojit je možné rovněž i S.BUS/S.BUS2 serva v tom případě bude S.BUS/S.BUS2 servo pracovat jako klasické na kanálu, který je nastaven pro daný výstup SBD-2, nikoliv na kanálu uloženém v paměti serva.

Napájení dekodéru a serv Není-li použit větší počet silných serv, je možné dekodér i serva napájet přímo z přijímače po vstupním kabelu dekodéru zapojeného do S.BUS/S.BUS2 portu přijímače. V případě použití většího počtu serv a silných/rychlých serv s velkým proudovým odběrem je vhodné použít oddělené napájení serv – v tom případě se z napájecí zásuvky dekodéru vyjme zkratovací propojka a na její místo se zapojí akumulátor pro napájení připojených serv. Díky tomu můžete snadno realizovat oddělené napájení serv (třeba i v několika okruzích při použití více dekodérů) bez potřeby jakýchkoliv rozvodných desek/boxů.

Sada obsahuje: dekodér SBD-2, návod.
