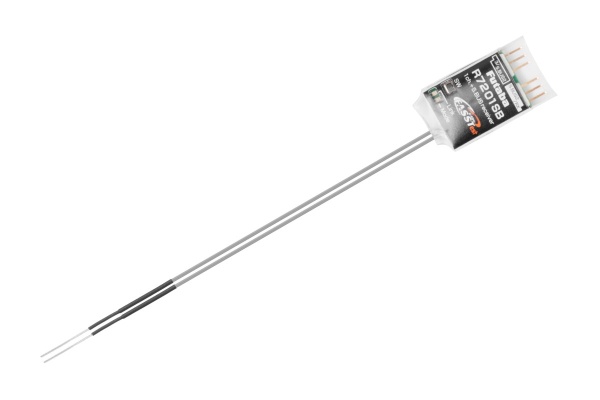

Malý a velmi lehký telemetrický přijímač Futaba přenosového systému FASSTest 2.4GHz s dvojicí diverzitních antén s plným dosahem. Je určen pro předevšímpoužití v dronech a jiných modelech používající řídící jednotky komnikující po sběrnicích S.BUS nebo S.BUS2. díky kompaktním rozměrům a velmi nízké hmotnosti je vhodný i pro malé modely letadel s S.BUS/S.BUS2 servy a výborně se hodí jako záložní přijímač v dvoupřijímačovém provozu s jinými FASSTest přijímači. Volitelné kanálové režimy R7201SB umožňují jedné zásuvce fungovat jako klasický PWM kanálový výstup (kanál 3)/S.BUS2 nebo S.BUS port druhá zásuvka má funkci S.BUS2 portu nebo slouží pro připojení druhého přijímače v dvoupřijímačovém provozu. S.BUS2 port pro obousměrnou komunikaci umožňuje připojení S.BUS2 serv, telemetrických čidel a dalších kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.
Přenosový systémFutaba FASSTest-2.4GHz s telemetrií pro létající modely (FASSTest 26CH/18CH/12CH).Pamatujte, že v režimu FASSTest 12CH s vysokou opakovací frekvencí je možno používat pouze digitální serva.
Napájení3,7-7,4 V (jmenovité napětí), provozní 3,5-8,4 V – tj. např. 4-6 čl. NiMH, 1-2S LiPo/ Li-ion, 2S LiFe, akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.
AnténaPřijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.
Výstupy přijímače, kanálové režimyPřijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku. >
Kanálové výstupy (PWM/S.BUS): R7201SB umožňuje změnu přiřazení kanálů dovolující používat kombinaci klasického PWM výstupu a S.BUS2 vstupu/výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz). Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.
S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.
Dvoupřijímačový provoz s automatickým zálohovánímNa přijímači je také možno aktivovat dvoupřijímačový režim s automatickým zálohováním, který při výpadku příjmu signálu jednoho z přijímačů (dvojice R7201SB nebo jeden R7201SB a jiný FASSTest S.BUS2 přijímač) automaticky zajistí přepnutí z hlavního přijímače na záložní (nebo naopak). Funkce je v principu stejná, jako u zálohovacího systému FDLS-1, ale obejdete se bez dalšího přídavného zařízení.
TelemetrieR7201SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.R7201SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.
Sada přijímače obsahuje: přijímač R7201SB, návod k obsluze.
Co je S.BUS2/S.BUS
- S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
- S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
Modulace/Kódování | FASSTest-2.4GHz |
Počet kanálů 1 | 26 |
Funkce | Fail-safe,Telemetrie,Dvoupřijímačový provoz |
Napájení (jmenovité napětí) | 4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V |
Napájení (provozní rozsah) [V] | 3.5 - 8.4 |
Délka [mm] | 39.5 |
Šířka [mm] | 21.5 |
Výška [mm] | 6.5 |
Hmotnost [g] | 4.9 |
Sériový výstup | S-BUS,S-BUS2 |
